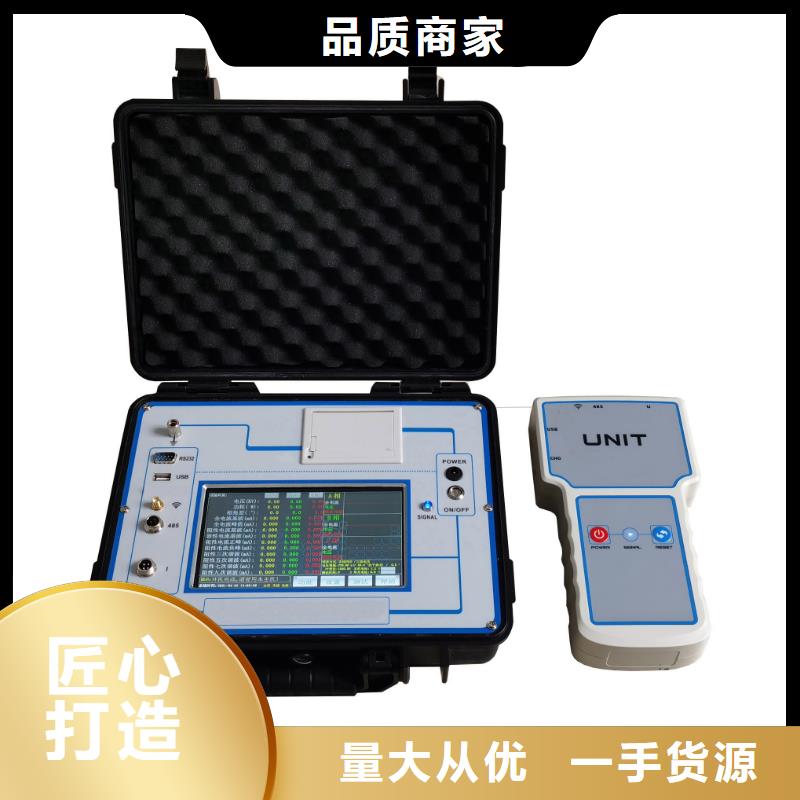

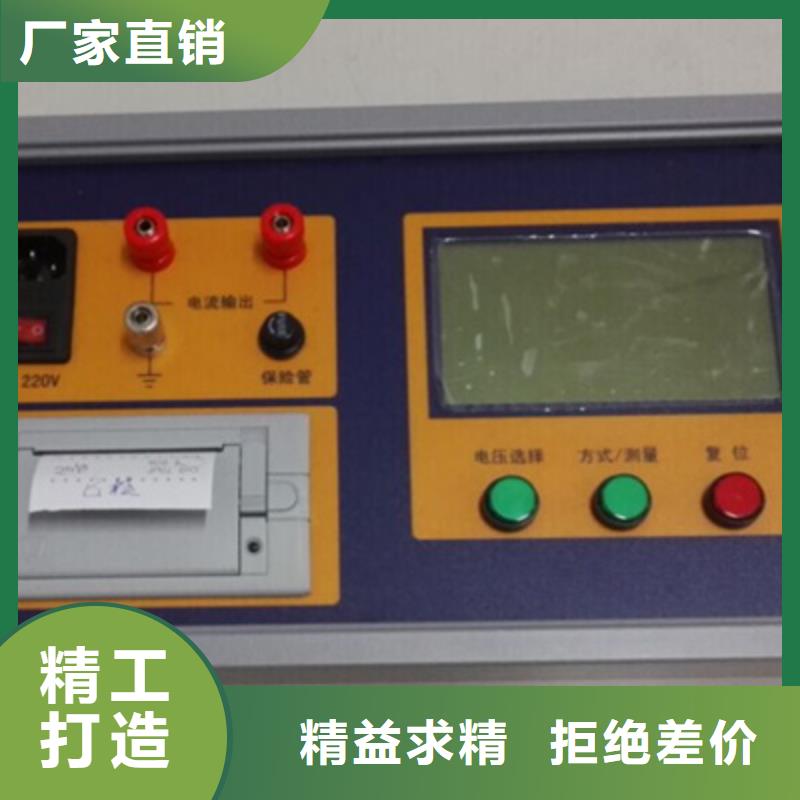

电容电流测试仪功能及特点?本测试仪为便携式设备，体积小、重量轻。?具有操作简便、精度高、抗干扰、防震、携带方便等特点；?采用大容量锂电池,一次充电可连续使用6小时以上，并且电池可随时更换，为用户连续试验提供保障； ?测量速度快、测量数据准确稳定； ?全透型7寸大屏幕液晶，可在阳光下清晰显示；?内置嵌入式热敏打印机，方便用户现场打印；?仪器软件功能齐全，内置使用说明、按键说明、接线示意图、注意事项等各种介绍，方便用户现场试用时查阅。?不掉电时钟和日期显示，具有本机存储和U盘存储功能，可以存储更多数据，带有R232和USB接口方便与计数机数据对接。?仪器采用硅胶按键，增强使用中的按压触感，使按键操作更灵敏；硅胶材质更增强按键的使用寿命。三、 技术指标测量范围：0.3μF～200μF 1A～400A准 确 度：±(读数×5%+2字) 工作电源：AC100-240VAC 0.8A, 50/60Hz仪器重量：1.2Kg仪器体积：200mm(长)×100mm(宽)×60mm(高)使用温度：-10℃～50℃相对湿度：＜90%，不结露四、变压器中性点异频信号注入法电容电流测试仪是从PT开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。

电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1,U2,I1,I2,A1,A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。
