以下是:模拟断路器录波分析仪品质做服务的产品参数
| 产品参数 |
|---|
| 产品价格 | 555/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 4 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 5 |
|---|
| 工作温度 | 45 |
|---|
以下是:模拟断路器录波分析仪品质做服务的图文视频
模拟断路器录波分析仪品质做服务,天正华意电气设备(湖南省分公司)为您提供模拟断路器录波分析仪品质做服务,联系人:杨经理,电话:【18762195566】、【18762195566】,请联系天正华意电气设备(湖南省分公司),发货地:平度市平安路2号。 湖南省 湖南省，简称“湘”，是中华人民共和国省级行政区，省会长沙市，东临江西省，西接重庆市、贵州省，南毗广东省、广西壮族自治区，北连湖北省。地处云贵高原向江南丘陵和南岭山脉向江汉平原过渡的地带，地势呈三面环山、朝北开口的马蹄形地貌，由平原、盆地、丘陵地、山地、河湖构成，地跨长江、珠江两大水系，属亚热带季风气候。截至2021年5月，湖南省下辖13个地级市，1个自治州，总面积21.18万平方千米。2022年末，湖南省常住人口6604万人，城镇化率60.31%。
想知道模拟断路器录波分析仪品质做服务产品有多棒？看视频就够了，它比千言万语都更有说服力！
以下是:模拟断路器录波分析仪品质做服务的图文介绍
天正华意电气设备(湖南省分公司)位于平度市平安路2号，交通j i为便利。公司主要生产: 工频交流耐压试验装置等。公司可根据客户要求来图或来料加工产品，我们刻意于精益求精，互惠互利，共同发展的关系。公司遵循现代化管理理念，稳定的产品质量,优良的服务和以人为本,诚信为本、科技为魂、创新为源，力争双赢的经营理念,提供优良的产品和完善的服务，与客户朋友和各界同仁共同发展。
模拟断路器直流开关： 该开关为直流电源输出开关，该直流电源为稳压电源。（8）合闸电流选择开关：同跳闸电流按键。2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，调整直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。四．注意事项1．禁止将模拟断路器的输入和输出接反!2．不允许将输入与输出的公共端连接在一起!3．当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A五．设备配套名称 单位 数量说明书 份 1合格证 份 1出厂试验报告 份 1附录：后面板接线端子接线说明：接线端子分两排：上面一排从右至左1-2为220v电源输入，3-6为跳闸输入3-跳A，4-跳B，5-跳C，6-三跳。7-10为合闸输入。7-合A，8-合B，9-合C，10-三合。11为输入负端。12-14为跳闸信号输出。12-跳A，13跳B，14跳C，15公共端下面一排从右至左1-2为直流电压输出，1为正极，2为负极。3-11为辅助触点。3-5为A相触点,3-4为常闭触点，4-5为常开触点，4为公共端。6-8为B相触点6-7为常开触点，7-8为常闭触点，7为公共端，9-11为c相触点，9-10为常开触点,10-11为常闭触点,10为公共端。12-15为合闸信号输出。12-合A，13合B，14合C，15公共端
模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。

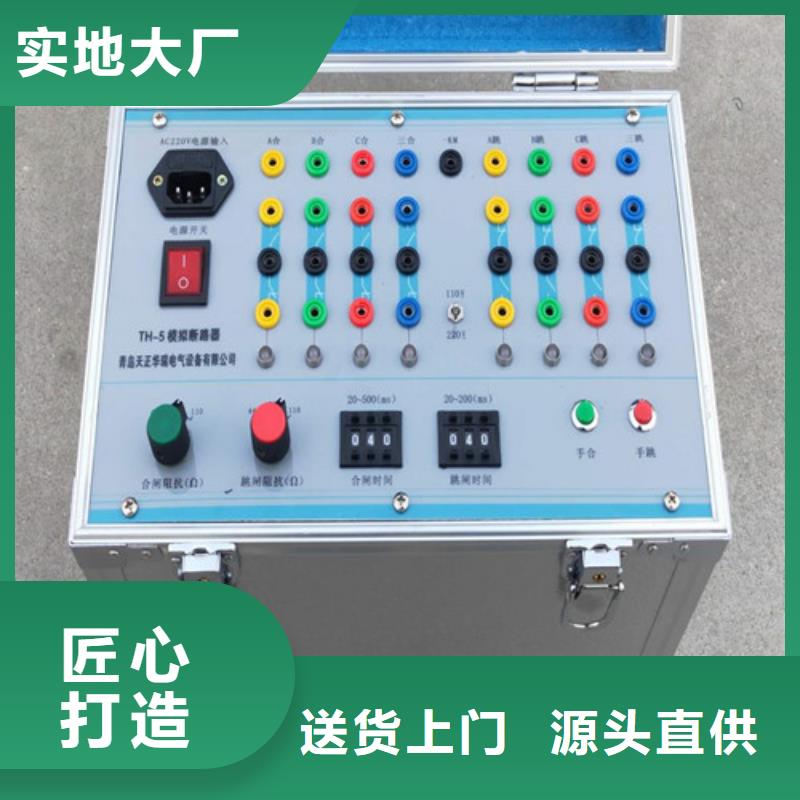

模拟断路器操作面板1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座2． 合闸电流调整开关3． 手动合闸按钮4． 手合接点5． 手跳接点6． 合闸线圈端子7． 跳闸线圈I端子8． 断路器辅助接点输出I(对应于跳闸I) 9． 断路器辅助接点输出II(对应于跳闸II) 10．跳闸线圈II端子11．动作选择（三跳/单跳）12．断路器失灵按钮及指示灯13．手动跳闸按钮14．手动跳合闸指示灯 15. 跳闸电流调整开关16．跳闸时间调整开关17．电源开关 1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座19．直流电压输出端子20．直流电压输出控制开关四、使用说明1. 装置通电接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮,并有告警音响。2．手动合闸及跳闸手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮， “手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮， “手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60ms断开。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验
在湖南省采买模拟断路器录波分析仪品质做服务到天正华意电气设备(湖南省分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-【18762195566】,地址:《平度市平安路2号》。
