想要深入了解【地下电缆管线探测仪】变频串联谐振耐压试验装置厂家新品产品?点击视频,让视觉与听觉共同为您展现一个比文字更丰富的世界。
以下是:湖北【地下电缆管线探测仪】变频串联谐振耐压试验装置厂家新品的图文介绍

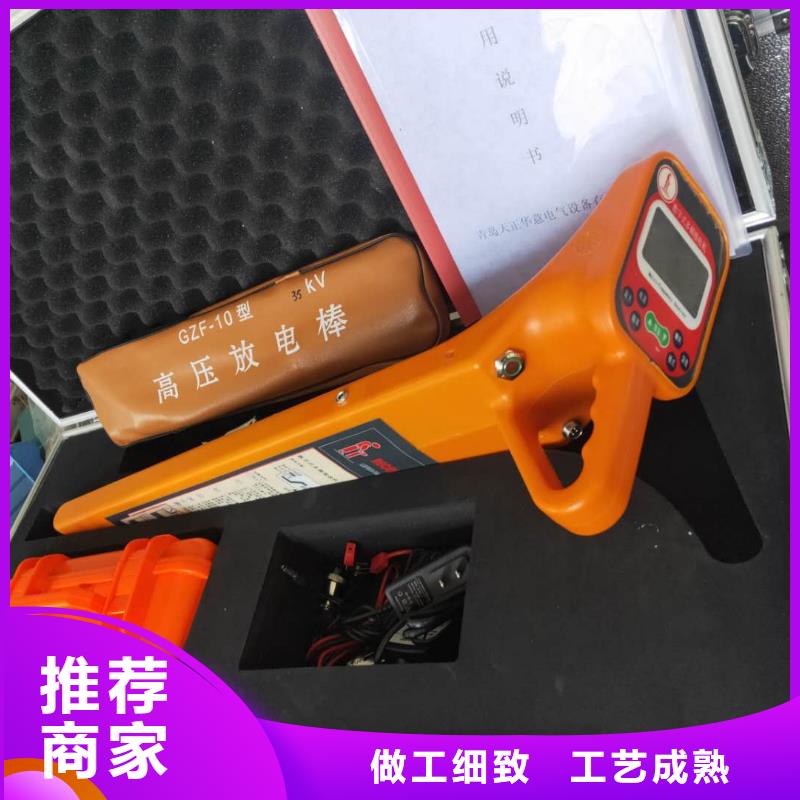

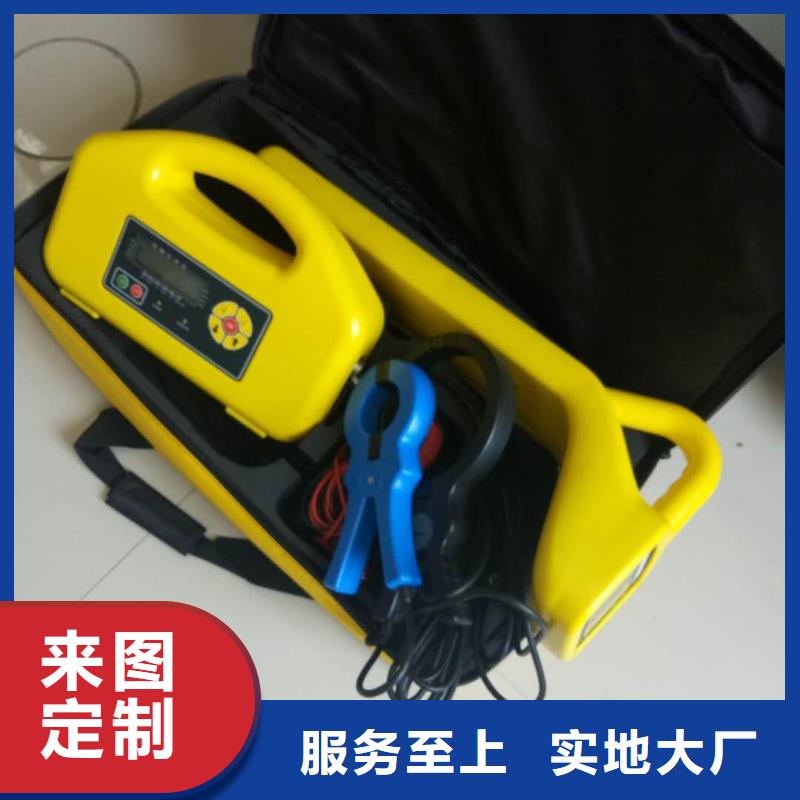

产品细节图
湖北地下电缆管线探测仪 带电识别时:采用脉冲电流原理,四种发射频率625Hz、1562Hz、2500Hz、10kHz,通过发射钳耦合到目标电缆上,给电缆线芯注入复合脉冲电流信号,该脉冲电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测和识别;因脉冲电流有方向性,所以检测也具有方向性。停电识别时:采用脉冲电流原理,给电缆线芯注入脉冲编码电流信号,该电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测、解码、识别;因电流有方向性,所以检测也具有方向性。接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器,结合精准算法,对发射机的脉冲编码电流信号进行识别并解码,同时具有信号强度标定功能,显示信号强度和检测结果,精美直观;彩色刻度条动态显示,一目了然,电缆识别成功打√,非目标电缆打×,能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V~600V(50Hz/60Hz),可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz),可测电流频率45Hz~70Hz。柔性电流钳:为洛氏线圈,具有的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体。其钳口内径为约200mm,可钳Φ200mm以下的电缆,不必断开被测线路,非接触测量,快速。特别提示:本电缆识别仪同时具有带电电缆识别及停电电缆识别功能,停电电缆识别时:严禁接入带电电缆中。识别时,发射钳、接收钳不能混用,同时要保证输入信号方向一致。
湖北地下电缆管线探测仪输出水平调节按输出减小键 和输出增大键 调节输出水平(信号大小),共分10档,屏幕右下角显示输出电压和电流。应根据需要调节输出水平:?较大的电流有助于稳定探测及准确测深。?在较高频率(10kHz及以上)以及很浅的深度(1m之内),较高输出电流可能会造成接收饱和失真,造成接收机响应非线性及测深误差增大,此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间,但不应过多考虑。二、卡钳耦合法卡钳耦合法适用于管线外露,但无法(或不允许)接触其金属部分,而且管线两端都接地的情况(特别适用于电力电缆)。卡钳耦合法发射信号的电路模型可以等效为变压器:卡钳的磁芯作为变压器磁芯,卡钳内部绕线为变压器的初级,管线-大地回路等效为变压器的次级(单匝),发射机提供初级电流,管线-大地间耦合产生次级电流。耦合电流的大小与回路电阻(主要是两端的接地电阻)密切相关,电阻越小则电流越大,反之电阻越大电流越小,小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便,无须和管线进行电气连接,对管线的正常运行不会产生任何影响,而且能够减少对其他管线的感应;缺点在于耦合出的电流小于直连法,尤其是要求管线两端必须接地良好,有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆(两端为红色5芯航空插头)的一端插入发射卡钳插座,另一端插入发射机的输出插座。
