高压穿墙套管大家了解吗？这款产品都是通过防水套管瓷件和金属的附件加工制作而成的照的应用，在不同的领域当中，在使用的过程当中也有着非常突出的表现，应用在了建筑化工自来水不同的行业当中。该产品的型号和符号都代表了什么呢？今天我们就具体的了解一下。 高压穿墙套管也叫做高压穿墙管，有着不同的型号和符号，所以说这些产品的型式代号，结构的特征代号和设计的序号，都是根据额定电压和额定电流安装方式的代号来进行表示的，所以说这款产品在运行的过程当中也有着一定的要求，需要在额定的电压下运行的需求，在额定电压运行当中，如果电压可能会超过额定的电压，所以说该产品需要选择高点的。一般的产品适合用在一千米以下的高度当中，一千米及以上的高度，该产品也要按照规定来进行带绝缘的试验电压的矫正。而且产品安装的角度也是需要注意的，如果是垂直安装的话，周线和垂直线的安装夹角应该是小于或者是等于30度，如果是水平安装的话，找线和水平线的安装夹角应该是小于或者是等于15度。

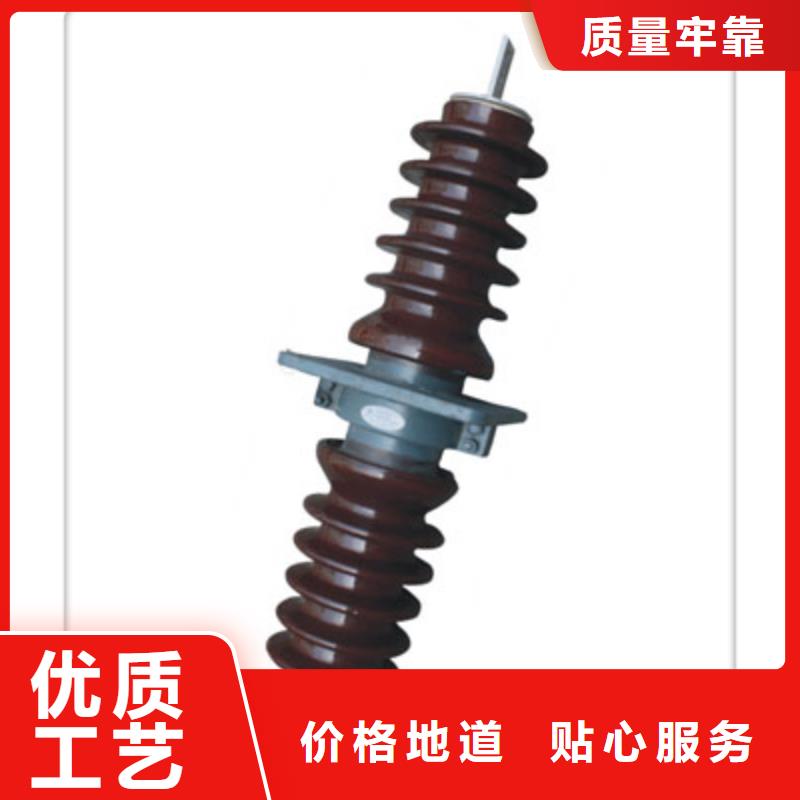

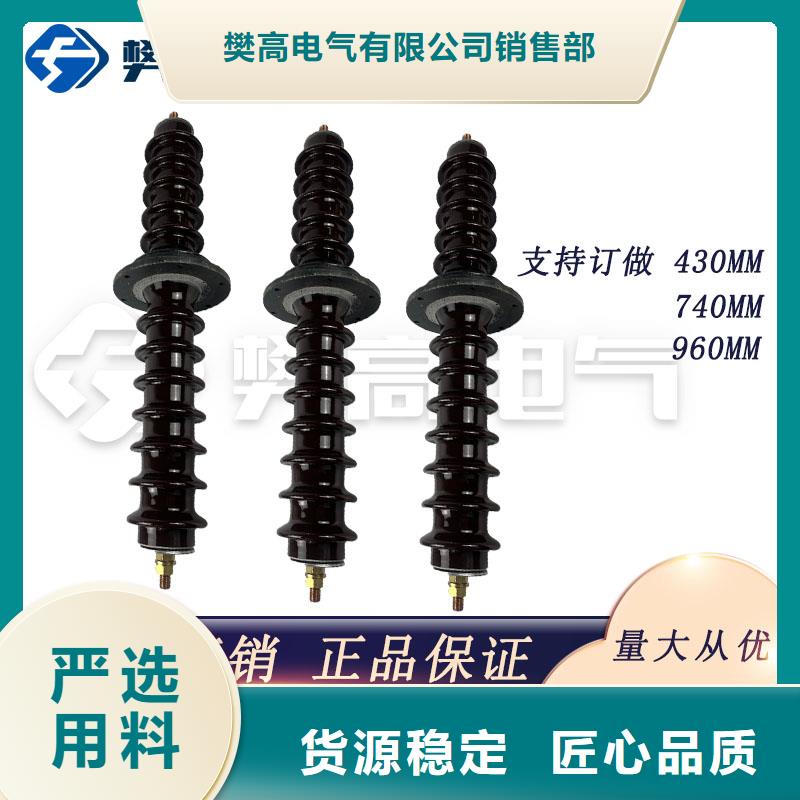

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。高压穿墙套管又称做高压穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套 墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中，作导电部分穿国墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃-40℃，不适用于在足以降低套管性能的条件下以及套管性能的条件下以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40℃，但不超过+60℃，套管的工作电流建议按环境温度每1℃，额定电流负荷降低1.8℃. 当套管在环境温度高于+40℃以及符合GB12944.1第5.1条中规定的高允许发热温度的情况下使用时，允许其工作电流长期过载，建议按环境温度每降低1℃，额定电流负荷增加值不应大于额定电流的20%. 套管按使用场所可分为：户内普通 型、户外-户外普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型5种类型. 户外-户内耐污型适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区. 户外-户内高原型适用安装地点海拔为3000m以下地区. 户外-户内高原型耐污型适用安装地点海拔为3000m以下的污染地区. 套管按所使用导体材料又可分为铝导体、铜导体以及不带导体（母线式）的三种类型.额定电流1500A及以下铜导体的穿墙套管作为过度产品，其主要尺寸及特性按GB12944.2附录B的规定.其型号字母B表示强度等级为7500N.其它各类套管的弯曲强度等级分类如下，母线穿墙套管的使用电流决定用 户采用的母线尺寸 二、结构简介 套管有瓷套、安装法兰及导电部分装配而成，母线穿墙套管不带导点部分.瓷套与法兰固定方式，除35kV高原型以及部分耐污型产品采用机械卡装外，其余均用水泥胶合剂胶装；铜志电杆采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定，对母线穿墙套管所带安装用夹板，出厂时未加工开口尺寸，以便用户根据实际选用的母线规格型式自行确定开口尺寸.瓷件表面一般上棕釉.安装法兰一般采用灰铸铁，但电流等级为1500A及以上产品的法兰、端帽及定心垫圈采用硅铝合金，以降低套管在长期工作下的发热温度，各种黑色金属附件表面涂灰瓷漆.

高压穿墙套管是供导电部分穿过墙壁或电气设备(如高压油开关、变压器、高压互感器等)箱壳，并使导电部分固定在相应部位的部件。安装高压穿墙套管应符合如下要求： (1)穿墙套管水平安装时法兰在墙外侧；垂直安装则法兰在上方。 (2)穿墙套管中心距离，一般规定35kV为60em；10kV为45cm，如用于潮湿环境，应适当增大距离。 (3)进、出线双回路的穿墙套管为避免干扰，小距离应相距2m以上。 (4)穿墙套管引线至户外地面的高度应尽量满足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m时，必须装设固定围栏。 (5)穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。 (6j穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。 (7)穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上；固定板为混凝土板时， 厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。 (8)对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。
