以下是:试验变压器微机继电保护测试仪生产型的产品参数
| 产品参数 |
|---|
| 产品价格 | 555/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铝合金 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 10 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 3年 |
|---|
| 外形尺寸 | 158/ |
|---|
| 适用领域 | 电力电气 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 15 |
|---|
| 工作温度 | 45 |
|---|
以下是:试验变压器微机继电保护测试仪生产型的图文视频
试验变压器微机继电保护测试仪生产型,天正华意电气设备(湖南省分公司)为您提供试验变压器微机继电保护测试仪生产型产品案例,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号。 湖南省 2022年，湖南省地区生产总值48670.4亿元，比上年增长4.5%。人均地区生产总值73598元。
想要知道试验变压器微机继电保护测试仪生产型产品如何？看视频就知道！看视频，选产品更明智！
以下是:试验变压器微机继电保护测试仪生产型的图文介绍
试验变压器使用方法1、单台使用1.1试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，且被试品的容量、输入电压、电流；输出电压、电流不得起过额定值，否则将危及人身与设备的。1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。1.3按接线图接线。1.4准备工作和措施就绪，空试一次设备。1.5接上被试品。1.6合上电源，控制箱(台)停止指示灯亮。1.7按下启动按钮，启动指示灯亮，将调压器回到零位。1.8顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。1.9持续规定耐压时间并注视电流表及被试品。1.10耐压时间到，注视kV表并迅速将调压器回零。1.11用放电棒经电阻放电，然后直接接地放电。1.12高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。2、多台串激2．1概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2．2工作原理串激系列高电压试验装置，除电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。由控制箱（台）供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。2．3组装接线2．4串级组合方式2．4．1当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。
试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
天正华意电气设备(湖南省分公司)是【工频交流耐压试验装置】等产品专业生产加工的厂家，拥有完整、科学的质量管理体系。天正华意电气设备(湖南省分公司)的诚信、实力和【工频交流耐压试验装置】产品质量获得业界的认可。

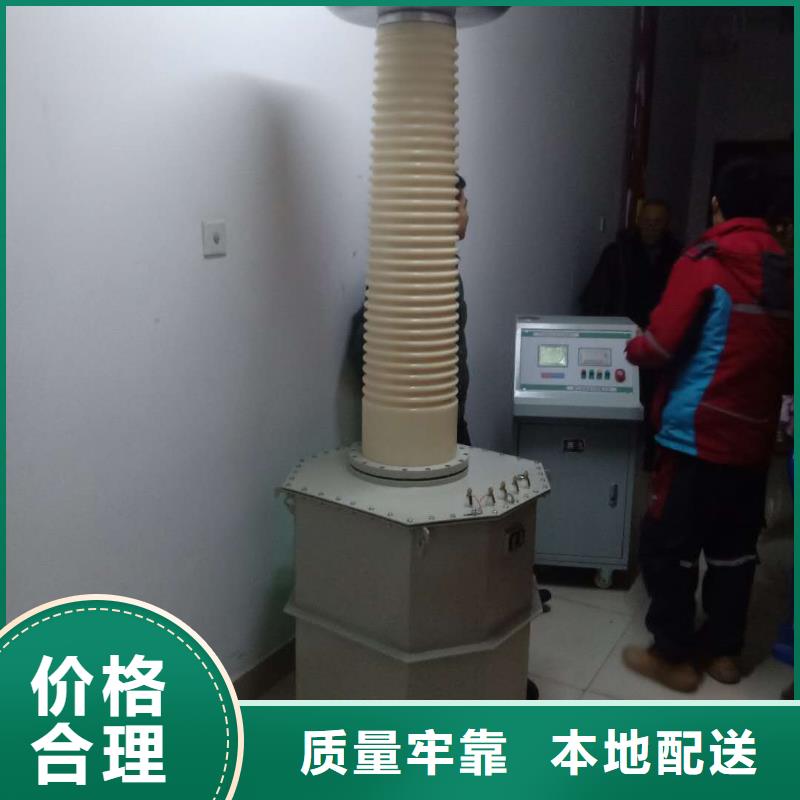

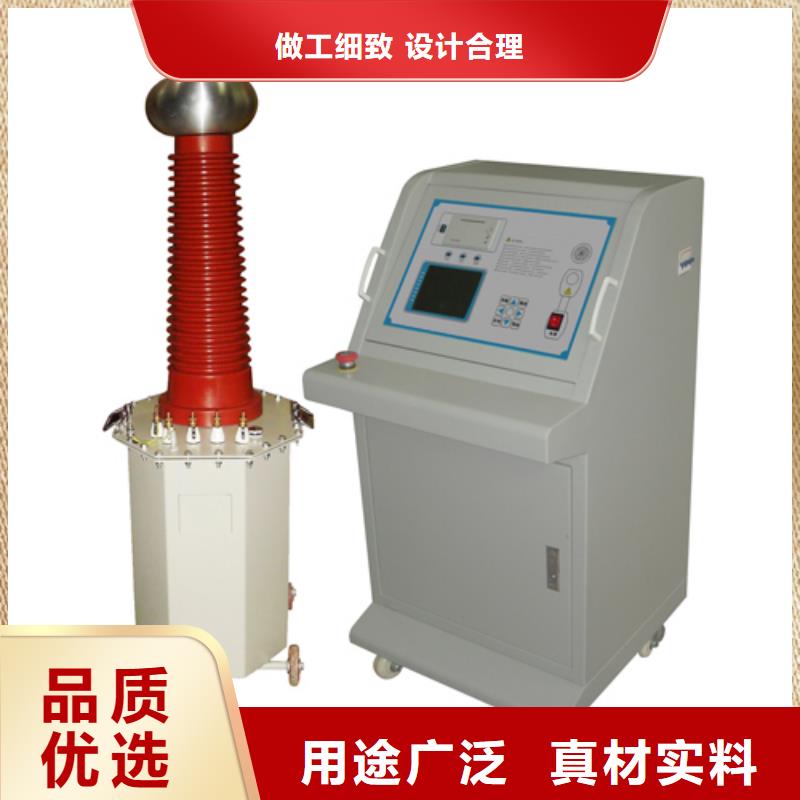

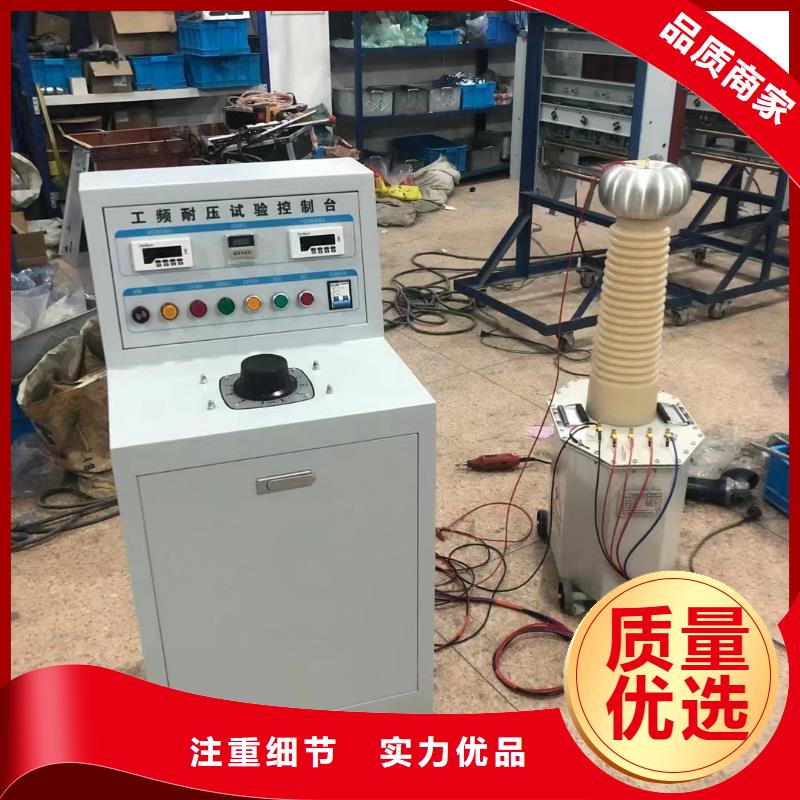

试验变压器干式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。
试验变压器注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受25A电流冲击。（4）电源接入仪器面板的“电源输入”端子，切勿接入其他接线端子，以免损坏设备。（5）仪器与变压器连接时,注意各个接线柱与试验变压器的一一准确连接，切勿将控制箱的输出端接到试验变压器的仪表端子，以免损坏设备。（6）本设备的承受电流为25A，所以设定过流保护的电流值应不超过25A。（7）在通电情况下，不得插拔任何接线。（8）当在室外时，请勿将仪器长时间置于太阳下曝晒。2.3 测试准确度方面设备应缓慢升压，保证设备显示电压及电流的准确性。2.4 操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭紧急停止按钮，并重新检查接线。3、技术特征3.1 名称和分类（1）名称：5kVA操作箱。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。3.2 主机结构型式与尺寸（1）型式：一体化便携式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用电源（1）电压：AC220V±10％（2）频率：50Hz±1Hz3.4 使用环境要求（1）环境温度：-10℃～40℃（2）相对湿度：≤80％3.5 性能（1）绝缘电阻：＞2MΩ（2）泄漏电流：＜3.5mA（3）介电强度：电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。3.6 测量精度本仪器电流测量精度等级为±5％本仪器电压测量精度等级为±5％3.7 测试项目（1）输出电压：AC0～250V（2）输出电流：AC0～25A
选购试验变压器微机继电保护测试仪生产型来湖南省找天正华意电气设备(湖南省分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
